一：埋设与安装

多点位移计使用场合很广，埋设安装的部位和环境也各有不同，埋设方法有水平埋设、倾斜埋设、垂直埋设，有安装在坝体的廊道内、坝体的坝肩上、隧道内、山体的边坡上、土坝上、路堤上等等。这些仪器的工作状况各不相同，所以埋设安装方法有所不同，下面主要对埋设在大坝上，测量坝体与基础裂隙变形的埋设安装方法作一些简述，其它埋设安装方法可参照进行。

1、钻孔

根据设计要求确定埋设高程、方位、角度，在设计定位的地方打孔，准备埋设测量杆。多点位移计的埋设孔有两个尺寸，测杆埋设最小孔径约为65mm，深度按设计要求；保护筒埋设最小孔径约为135cm，深度约为470mm。按设计要求造好孔后，进行清孔并做好埋设前的准备。

2、装配

选一块平地，长度应大于多点位移计埋入测杆的长度。

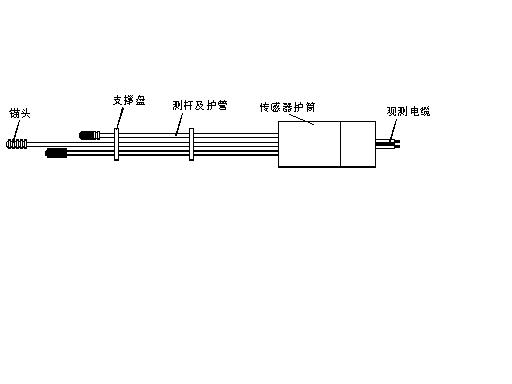

先将位移计按编号放入保护筒底筒，就位后压上分配盘，拉出位移计滑动轴装上连接块。将连接上短节丝杆的测杆从保护筒底的中心小孔进入，再分配盘的中孔穿出，短节丝杆穿过连接块，连接块上下均用螺母锁紧在短节丝杆上。推拉位移计滑动轴，此时应推拉灵活，不应有卡钝的现象。

在拧连接块与位移计滑动轴上的螺帽时，一定要用粗钢丝穿在位移计滑动轴上的孔中，以防止用力过大将位移计的滑动轴拧坏，标定和安装时都应注意。将电缆按设计走向埋设固定好，集中引出。电缆也可在保护筒内将几支仪器的电缆汇接为一根多芯电缆输出，汇接处要做好防水处理。

将测杆顺着保护筒底筒沿长，测杆与测杆连接的螺纹处应涂上胶水。测杆外套上塑料护管，在保护筒起始处，用两个塑料分配盘隔1.5米将测杆分配开(塑料护管与护管连接处应涂上专用PVC胶)。之后的测杆每隔1.5米用塑料扎带将已套上塑料护管的测杆扎牢在一起(测杆不能绕结)，使测杆入孔时不会散开。

测杆一直接长至设计孔底高程的长度，在测杆与锚头拧上前，先在塑料护管的最后接上一节内有O形圈的小短塑料护管(以起到阻挡泥沙的作用)，之后将测杆与锚头带胶拧牢。测杆与塑料护管长度可用配给的一米短管来进行长度调节，塑料护管与锚头之间应留出位移量

最后再检查一下各部位安装是否牢固，拉动测杆位移计滑动轴应随之运动，最后将保护筒筒盖盖上。

3、安装

将组装好的多点位移计整体顺孔放入，直至传感器保护筒的筒底落入大孔的孔底，保护筒一定要放置牢固。确认测杆放置到位后，可进行回填沙浆固结。回填沙浆时先将灌浆管插入孔底，从灌浆管内注入沙浆，沙浆要由下向上泛浆，使孔内不会产生空隙，逐级灌浆逐级拔出灌浆管。在插入灌浆管时应同时插入排气管，排气管与灌浆管相差一个灌浆高程，在灌浆的同时排出孔内的气体，使沙浆顺利上泛。逐级拔出灌浆管的同时，也应逐级拔出排气管，直至灌浆到保护筒的底部。沙浆泛到保护筒的底部后，即可将灌浆管和排气管拔出。

4、注意事项

多点位移计安装定位后应及时测量仪器初值，根据仪器编号和设计编号作好记录并存档，严格保护好仪器的引出电缆。
